کالیپر ترمز پراید؛ معرفی تمام قطعات، وظایف و نکات مهم سرویس
کالیپر ترمز پراید یکی از اجزای اصلی سیستم ترمز دیسکی جلو است که وظیفه فشردن لنت‌ها به دیسک و ایجاد نیروی ترمز را بر عهده دارد. این مجموعه از نوع کالیپر شناور است و قطعاتی مانند پیستون، بوش‌های راهنما، فنرهای نگهدارنده، پین لنت، شیم و گردگیر در عملکرد صحیح آن نقش دارند. طبق تجربه تعمیرگاهی وان استاپ بریک، طراحی کالیپر پراید نسبتاً ساده و قابل سرویس است و با نگهداری صحیح، معمولاً عملکرد مناسبی دارد. در ادامه اجزای آن، وظیفه هر قطعه و نشانه‌های نیاز به تعمیر را بررسی می‌کنیم.
کالیپر ترمز پراید چگونه کار می‌کند؟
کالیپر ترمز جلو پراید از نوع شناور است؛ یعنی بدنه کالیپر روی مجموعه راهنما حرکت می‌کند. هنگام فشار دادن پدال ترمز، فشار روغن باعث حرکت پیستون و فشرده شدن لنت داخلی به دیسک می‌شود. نیروی واکنش نیز کالیپر را در جهت مقابل حرکت می‌دهد تا لنت بیرونی به دیسک فشرده شود.
در این طراحی، حرکت روان کالیپر روی بوش‌ها اهمیت زیادی دارد. اگر راهنماها خشک، آلوده یا آسیب‌دیده باشند، ممکن است لنت‌ها به‌صورت نامتقارن ساییده شوند یا یکی از چرخ‌ها پس از ترمزگیری بیش از اندازه درگیر بماند.
بر اساس تجربه وان استاپ بریک، مجموعه کالیپر پراید در صورت سالم بودن قطعات و انجام سرویس مناسب، معمولاً به تعمیرات پیچیده نیاز ندارد. بااین‌حال، هنگام تعویض لنت باید وضعیت قطعات مصرفی و متعلقات آن بررسی شود.

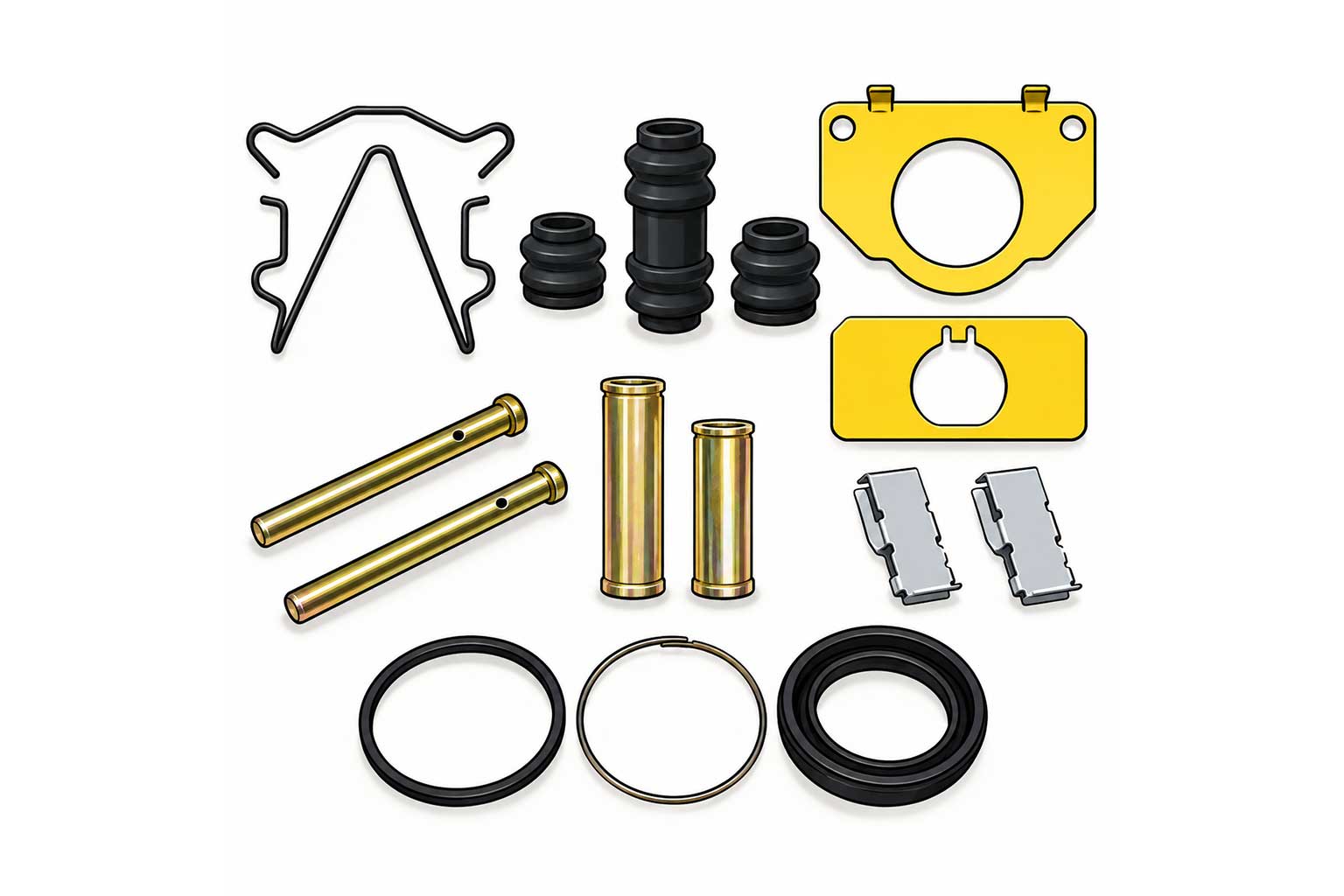

اجزای کالیپر ترمز پراید و وظیفه هر قطعه
عملکرد کالیپر تنها به پیستون و بدنه اصلی وابسته نیست. فنرها، شیم‌ها، بوش‌ها و پین‌ها نیز برای نگهداری لنت، حرکت صحیح کالیپر و کنترل صدا اهمیت دارند.
۱. فنر M شکل و فنر پین لنت
این فنرها به نگهداری صحیح قطعات و کنترل حرکت اضافی لنت و پین‌ها کمک می‌کنند. در صورت تغییر شکل، شکستگی یا نصب نادرست، ممکن است هنگام حرکت خودرو یا عبور از ناهمواری‌ها صدای غیرعادی شنیده شود.
۲. گردگیر بوش‌های کالیپر
گردگیرهای بوش از ورود گردوغبار، رطوبت و آلودگی به محل حرکت کالیپر جلوگیری می‌کنند. پارگی یا فرسودگی آن‌ها می‌تواند باعث آلودگی بوش‌ها و محدود شدن حرکت مجموعه شود.
۳. شیم‌های پشت لنت پراید
شیم‌های پشت لنت برای کنترل انتقال ارتعاش میان لنت، پیستون و مجموعه کالیپر استفاده می‌شوند. وجود شیم سالم و نصب صحیح آن می‌تواند احتمال ایجاد صدای سوت یا جیغ ترمز را کاهش دهد.
۴. پین‌های نگهدارنده لنت
پین‌های لنت وظیفه نگهداری و قرارگیری صحیح لنت‌ها در مجموعه کالیپر را بر عهده دارند. هنگام تعویض لنت، سلامت سطح پین‌ها، خوردگی، تغییر شکل و وضعیت قطعات نگهدارنده آن‌ها باید بررسی شود.
۵. بوش یا پوکه کالیپر پراید
بوش کالیپر که در بازار قطعات پراید با نام «پوکه کالیپر» نیز شناخته می‌شود، یکی از اجزای مهم حرکت شناور بدنه کالیپر است. سلامت و روان بودن این قطعه به عملکرد مناسب لنت‌های داخلی و خارجی کمک می‌کند.
در سرویس دوره‌ای، بوش‌ها باید از نظر خوردگی، تغییر شکل، لقی نامناسب و روان بودن حرکت بررسی شوند. استفاده از روان‌کار ناسازگار با قطعات لاستیکی می‌تواند باعث تورم گردگیر یا بوش و ایجاد مشکل در حرکت کالیپر شود.
۶. خار زیر لنت ترمز پراید
خار زیر لنت به کنترل لقی و قرارگیری صحیح لنت در جایگاه خود کمک می‌کند. اگر خار آسیب دیده، تغییر شکل داده یا نصب نشده باشد، ممکن است هنگام عبور از دست‌اندازها صدای تق‌تق از مجموعه ترمز شنیده شود.
۷. آب‌بند پیستون، گردگیر و فنر نگهدارنده گردگیر
آب‌بند دور پیستون وظیفه حفظ فشار هیدرولیک و جلوگیری از خروج روغن ترمز را دارد. گردگیر پیستون نیز از ورود آلودگی و رطوبت به اطراف پیستون جلوگیری می‌کند. قطعه نگهدارنده گردگیر، در طرح‌هایی که از آن استفاده می‌کنند، به ثابت ماندن گردگیر در محل خود کمک می‌کند.
خرابی این قطعات ممکن است موجب نشتی روغن، خوردگی پیستون یا اختلال در عملکرد کالیپر شود. در صورت مشاهده نشتی، مجموعه باید توسط تعمیرکار متخصص بررسی شود.
لوازم تعمیری کالیپر ترمز پراید شامل چه قطعاتی است؟
لوازم تعمیری کالیپر معمولاً برای سرویس و بازسازی بخش‌هایی از مجموعه استفاده می‌شود که در اثر کارکرد، فرسودگی یا آسیب به تعویض نیاز پیدا کرده‌اند. با توجه به نوع کیت، قطعاتی مانند آب‌بند پیستون، گردگیر و اجزای نگهدارنده آن ممکن است در بسته وجود داشته باشند.
اگر در اطراف پیستون یا بدنه کالیپر نشتی روغن ترمز مشاهده شود، تعویض کیت لاستیکی می‌تواند بخشی از فرایند تعمیر باشد؛ البته ابتدا باید سلامت پیستون و سطح داخلی سیلندر بررسی شود. اگر این بخش‌ها آسیب جدی داشته باشند، ممکن است تعمیر با کیت به‌تنهایی کافی نباشد.
نکته ایمنی: نشتی روغن ترمز یک مشکل جدی است. از ادامه رانندگی با نشتی یا کاهش عملکرد ترمز خودداری کنید و تعمیر، هواگیری و کنترل نهایی را به تعمیرکار واجدصلاحیت بسپارید.
پیچ‌های بلند و کوتاه کالیپر ترمز پراید چه وظیفه‌ای دارند؟
در مجموعه کالیپر پراید، پیچ‌های اتصال برای تثبیت اجزای کالیپر و راهنماها به مجموعه سگدست به کار می‌روند. این اتصالات باید سالم باشند و با گشتاور مناسب بسته شوند تا موقعیت و عملکرد مجموعه حفظ شود.
طبق تجربه تعمیرگاهی وان استاپ بریک، در روش معمول تعویض لنت پراید نیازی به باز کردن این پیچ‌های اصلی اتصال نیست. بااین‌حال، اگر تعمیر کالیپر یا قطعات نگهدارنده ضروری باشد، باز و بسته کردن اتصالات باید مطابق دستورالعمل فنی انجام شود.
هنگام تعویض لنت پراید کدام قطعات کالیپر باید بررسی شوند؟
تعویض لنت فرصت مناسبی برای بازدید وضعیت کالیپر است. در این مرحله علاوه بر اندازه‌گیری ضخامت لنت و بررسی سطح دیسک، سلامت فنرها، پین‌ها، خار زیر لنت و شیم‌های پشت لنت نیز اهمیت دارد.
همچنین حرکت کالیپر روی بوش‌ها، وضعیت گردگیرهای راهنما و پیستون و نبود نشتی روغن باید کنترل شود. اگر این قطعات سالم باشند، معمولاً نیازی به تعویض بی‌دلیل آن‌ها نیست؛ اما قطعات آسیب‌دیده باید با نمونه مناسب جایگزین شوند.
نشانه‌های خرابی کالیپر ترمز پراید چیست؟
خرابی کالیپر ممکن است با نشانه‌هایی مانند داغ شدن غیرعادی یکی از چرخ‌های جلو، سایش بیشتر لنت داخلی یا خارجی، صدای تق‌تق، صدای سایش، کشیده‌شدن خودرو هنگام ترمزگیری یا نشتی روغن همراه باشد.
البته این علائم همیشه به معنی خرابی کالیپر نیستند. برای مثال صدای تق‌تق ممکن است از قطعات دیگر جلوبندی ایجاد شود و کشیده‌شدن خودرو نیز علت‌های متعددی دارد. تشخیص صحیح به بررسی مجموعه ترمز و قطعات مجاور نیاز دارد.
سرویس اصولی کالیپر پراید چگونه انجام می‌شود؟
در سرویس تخصصی، ابتدا وضعیت ظاهری و نشانه‌های نشتی، خوردگی یا سایش نامتقارن بررسی می‌شود. سپس تعمیرکار حرکت کالیپر، وضعیت بوش‌ها، گردگیرها، فنرها و قطعات نگهدارنده لنت را کنترل می‌کند.
در صورت نیاز، قطعات متحرک تمیز و فقط نقاط مجاز با روان‌کار سازگار سرویس می‌شوند. سطح اصطکاکی لنت و دیسک نباید به روغن یا گریس آلوده شود. در صورت وجود آسیب در آب‌بندها یا پیستون نیز تعمیر مناسب انجام خواهد شد.
پس از مونتاژ، عملکرد پدال، نبود نشتی، آزاد شدن صحیح چرخ و عملکرد ترمز در شرایط ایمن بررسی می‌شود. برای اتصالات نیز رعایت گشتاور مخصوص خودرو ضروری است.
جمع‌بندی؛ نگهداری درست کالیپر پراید از تعمیرات اضافی جلوگیری می‌کند
کالیپر ترمز پراید با طراحی شناور و مجموعه‌ای از قطعات ساده، در صورت سرویس صحیح می‌تواند عملکرد مناسبی داشته باشد. تجربه تعمیرگاهی وان استاپ بریک نشان می‌دهد که بررسی فنرها، پین‌ها، شیم‌ها، خار زیر لنت، بوش‌ها و گردگیرها هنگام تعویض لنت، نقش مهمی در نگهداری صحیح این مجموعه دارد.
اگر هر یک از این قطعات آسیب دیده باشد، انتخاب لوازم تعمیری و متعلقات مناسب می‌تواند به رفع مشکل کمک کند. برای مشاهده قطعات سیستم ترمز یا دریافت راهنمایی درباره انتخاب لوازم کالیپر پراید، به فروشگاه تخصصی وان استاپ بریک مراجعه کنید.
