راهنمای جامع بهبود عملکرد و افزایش عمر دیسک ترمز
دیسک ترمز چگونه انرژی خودرو را مهار می‌کند؟
خودروی در حال حرکت دارای انرژی جنبشی است. هنگام ترمزگیری، لنت‌ها از دو طرف به دیسک فشار وارد می‌کنند و اصطکاک میان لنت و دیسک، انرژی حرکتی را به انرژی حرارتی تبدیل می‌کند.
بخش زیادی از این گرما ابتدا وارد سطح دیسک می‌شود و سپس از سه مسیر انتقال پیدا می‌کند:
- هدایت حرارت به بخش‌های داخلی دیسک و توپی
- انتقال گرما به هوای عبوری از اطراف و کانال‌های دیسک
- دفع حرارت به‌صورت تابش به محیط
هرچه سرعت خودرو، وزن آن یا شدت ترمزگیری بیشتر باشد، انرژی حرارتی تولیدشده نیز افزایش پیدا می‌کند. ترمزگیری‌های پی‌درپی، رانندگی در مسیرهای شیب‌دار و نگه‌داشتن طولانی پدال ترمز می‌توانند فرصت خنک‌شدن را از دیسک بگیرند.
در چنین شرایطی، مسئله اصلی فقط بالا رفتن دمای دیسک نیست؛ بلکه نحوه توزیع دما در سطح آن اهمیت بیشتری پیدا می‌کند.سیستم ترمز خودرو یک زنجیره به هم پیوسته است که در آن هر قطعه نقش حیاتی دارد. دیسک ترمز قلب این سیستم در دفع حرارت محسوب می‌شود. برای درک بهتر مکانیسم مهار انرژی، پیشنهاد می‌کنیم ابتدا مقاله دیسک ترمز چیست را مطالعه کنید تا با ساختار کلی این قطعه آشنا شوید
چرا توزیع یکنواخت حرارت از حداکثر دما مهم‌تر است؟
ممکن است دو دیسک ترمز در شرایط مشابه به دمای تقریباً یکسانی برسند، اما عمر یکی از آن‌ها بسیار بیشتر باشد. دلیل این تفاوت، معمولاً نحوه پخش شدن گرما در سطح دیسک است.

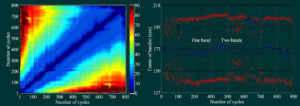

مطالعات آزمایشگاهی روی دیسک‌های ترمز نشان داده‌اند که حداکثر دمای ثبت‌شده، به‌تنهایی معیار دقیقی برای پیش‌بینی عمر دیسک نیست. آنچه می‌تواند آسیب بیشتری ایجاد کند، ثابت ماندن نواحی بسیار گرم در نقاط مشخصی از سطح دیسک است.
این مناطق که به آن‌ها نقاط داغ یا Hot Spot گفته می‌شود، باعث می‌شوند یک بخش از دیسک بیشتر از بخش‌های دیگر منبسط شود. در نتیجه، تنش حرارتی در همان ناحیه تجمع پیدا می‌کند و زمینه برای ایجاد ترک، تغییر شکل و لرزش فراهم می‌شود.
اگر نقاط داغ در هر بار ترمزگیری در محل‌های متفاوتی تشکیل شوند، تنش حرارتی بهتر در سطح دیسک توزیع می‌شود. اما اگر این نقاط همواره در یک موقعیت ثابت باقی بمانند، آسیب به‌صورت متمرکز ادامه پیدا می‌کند و عمر دیسک کاهش می‌یابد. این موضوع یکی از یافته‌های اصلی پژوهش‌های انجام‌شده درباره افزایش دوام دیسک ترمز است.
نقاط داغ روی دیسک ترمز چگونه ایجاد می‌شوند؟
نقاط داغ معمولاً نتیجه ترکیبی از عوامل حرارتی و مکانیکی هستند. مهم‌ترین دلایل شکل‌گیری آن‌ها عبارت‌اند از:
تماس غیریکنواخت لنت و دیسک
سطح لنت باید تا حد امکان به‌طور یکنواخت با دیسک تماس داشته باشد. اگر کالیپر، پیستون یا پین‌های راهنما به‌درستی حرکت نکنند، فشار لنت در تمام سطح یکسان نخواهد بود.
در این وضعیت، بخش‌هایی از دیسک تحت فشار و اصطکاک بیشتری قرار می‌گیرند و سریع‌تر گرم می‌شوند.
تغییر شکل حرارتی دیسک
سطح دیسک هنگام ترمزگیری سریع‌تر از قسمت‌های داخلی گرم می‌شود. این اختلاف دما می‌تواند باعث انبساط ناهماهنگ و خمیدگی موقت دیسک شود.
وقتی دیسک تغییر شکل می‌دهد، تماس لنت نیز از حالت یکنواخت خارج می‌شود. تماس بیشتر در یک نقطه، گرمای بیشتری تولید می‌کند و گرمای بیشتر نیز تغییر شکل را افزایش می‌دهد. این چرخه می‌تواند به ناپایداری حرارتی منجر شود.
انتقال نامنظم مواد لنت به دیسک
در دماهای بالا ممکن است مقداری از مواد اصطکاکی لنت روی سطح دیسک منتقل شود. اگر این لایه به‌طور یکنواخت شکل نگیرد، ضریب اصطکاک در نقاط مختلف دیسک متفاوت خواهد شد.
نقطه‌ای که اصطکاک بیشتری دارد، گرمای بیشتری تولید می‌کند و به‌مرور به یک ناحیه داغ ثابت تبدیل می‌شود.
طراحی نامناسب کانال‌های خنک‌کننده
در دیسک‌های خنک‌شونده، شکل، جهت و تعداد پره‌های داخلی بر جریان هوا و توزیع حرارت اثر می‌گذارد. طراحی نامناسب ممکن است برخی نواحی را سریع‌تر و برخی قسمت‌ها را کندتر خنک کند.
در نتیجه، یک الگوی دمایی نامتقارن روی سطح دیسک شکل می‌گیرد.
خستگی ترمومکانیکی دیسک ترمز چیست؟
دیسک ترمز در طول عمر خود بارها گرم و سرد می‌شود. هنگام ترمزگیری، دمای سطح آن افزایش پیدا می‌کند و پس از رها کردن ترمز، به‌تدریج کاهش می‌یابد.
این چرخه‌های متوالی باعث انبساط و انقباض مکرر دیسک می‌شوند. از طرف دیگر، بخش‌های مختلف دیسک هم‌زمان و به یک اندازه گرم نمی‌شوند؛ بنابراین، انبساط برخی نواحی توسط قسمت‌های سردتر محدود می‌شود.
ترکیب تنش حرارتی و بار مکانیکی اصطکاکی، پدیده‌ای به نام خستگی ترمومکانیکی ایجاد می‌کند. اگر این چرخه‌ها ادامه پیدا کنند، ابتدا ترک‌های بسیار ریز روی سطح دیسک تشکیل می‌شوند.
در مراحل ابتدایی ممکن است این ترک‌ها تنها به شکل خطوط مویی دیده شوند، اما با ادامه ترمزگیری‌های شدید، عمق و طول آن‌ها افزایش پیدا می‌کند. در نهایت، ترک می‌تواند از سطح اصطکاکی به سمت لبه یا بخش داخلی دیسک گسترش یابد.
تفاوت ترک‌های سطحی با ترک‌های خطرناک دیسک
همه خطوط قابل‌مشاهده روی دیسک ترمز شدت یکسانی ندارند. گاهی تغییرات رنگ یا ترک‌های بسیار ظریف سطحی در اثر چرخه‌های حرارتی ایجاد می‌شوند، اما ترک‌های عمیق و پیشرونده می‌توانند ایمنی قطعه را تهدید کنند.
موارد زیر باید جدی گرفته شوند:
- ترک‌هایی که با ناخن قابل احساس هستند
- ترک‌هایی که از سطح اصطکاکی به لبه دیسک رسیده‌اند
- ترک اطراف سوراخ‌ها یا محل اتصال دیسک
- وجود چند ترک متصل به یکدیگر
- ترک همراه با تغییر رنگ شدید یا نقاط آبی و بنفش
- افزایش طول ترک در فاصله میان دو بازدید
- لرزش شدید پدال یا فرمان هم‌زمان با ترمزگیری
دیسک ترک‌خورده نباید صرفاً با تراش سطحی دوباره استفاده شود. تراش نمی‌تواند ترک داخلی یا آسیب ساختاری ناشی از خستگی حرارتی را از بین ببرد.
جنس دیسک ترمز چه تأثیری بر عملکرد آن دارد؟
بیشتر دیسک‌های ترمز خودروهای سواری از آلیاژهای چدن خاکستری ساخته می‌شوند. این ماده به دلیل قیمت مناسب، قابلیت جذب ارتعاش، ماشین‌کاری مطلوب، ظرفیت حرارتی مناسب و عملکرد قابل‌قبول در برابر سایش، همچنان انتخاب رایجی محسوب می‌شود.
بااین‌حال، همه آلیاژهای چدن خاکستری عملکرد یکسانی ندارند. ترکیب شیمیایی، نوع و توزیع گرافیت، یکنواختی ساختار و کیفیت فرایند ریخته‌گری می‌توانند ویژگی‌های زیر را تغییر دهند:
- رسانایی حرارتی
- مقاومت در برابر ترک
- ظرفیت جذب گرما
- ضریب انبساط حرارتی
- استحکام در دماهای بالا
- مقاومت سایشی
- توانایی کاهش ارتعاش و صدا
یک دیسک با رسانایی حرارتی مناسب می‌تواند گرمای موضعی را سریع‌تر در سطح و ضخامت خود پخش کند. در مقابل، رسانایی پایین ممکن است باعث تمرکز گرما و تشکیل نقاط داغ شود.
البته افزایش رسانایی حرارتی به‌تنهایی کافی نیست. ماده دیسک باید هم‌زمان در برابر خستگی، سایش، تنش حرارتی و تغییر شکل نیز مقاومت مناسبی داشته باشد.
آیا دیسک‌های کربن سرامیکی همیشه انتخاب بهتری هستند؟
دیسک‌های کربن سرامیکی ظرفیت حرارتی بالا، وزن کمتر و مقاومت مناسبی در دماهای شدید دارند. بااین‌حال، هزینه ساخت و تعویض آن‌ها بسیار بیشتر از دیسک‌های چدنی است و عملکرد مطلوبشان به لنت، کالیپر و شرایط کاری متناسب نیاز دارد.
برای بیشتر خودروهای شهری، یک دیسک چدنی باکیفیت و مهندسی‌شده می‌تواند عملکردی کاملاً مناسب، قابل‌اعتماد و اقتصادی ارائه دهد.
انتخاب دیسک باید براساس طراحی سیستم ترمز خودرو انجام شود، نه صرفاً گران‌تر بودن یا ظاهر ورزشی قطعه.
طراحی دیسک ترمز چگونه می‌تواند خنک‌کاری را بهبود دهد؟
دیسک‌های ترمز را از نظر ساختار می‌توان به دو گروه اصلی تقسیم کرد:
دیسک ترمز توپر
دیسک توپر از یک صفحه فلزی یکپارچه تشکیل شده است. این نوع دیسک ساختار ساده‌تر، وزن و هزینه تولید کمتری دارد و معمولاً در محورهایی با بار حرارتی پایین‌تر استفاده می‌شود.
ظرفیت خنک‌کاری دیسک توپر محدودتر است، زیرا جریان هوا نمی‌تواند از داخل آن عبور کند.
دیسک ترمز خنک‌شونده
دیسک خنک‌شونده از دو سطح اصطکاکی تشکیل شده که به‌وسیله پره‌ها یا پایه‌های داخلی به یکدیگر متصل شده‌اند. با چرخش دیسک، هوا وارد کانال‌های داخلی می‌شود و گرما را از سطح پره‌ها جذب می‌کند.

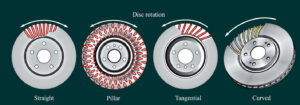

پره‌های داخلی ممکن است به شکل‌های مختلف طراحی شوند:
- پره‌های مستقیم
- پره‌های شعاعی
- پره‌های منحنی
- پره‌های مایل یا جهت‌دار
- پایه‌های ستونی یا Pillar
هر طراحی رفتار متفاوتی در برابر جریان هوا، تنش مکانیکی، جرم و توزیع حرارت دارد.
پره‌های منحنی و جهت‌دار می‌توانند هنگام چرخش مانند پمپ گریز از مرکز عمل کنند و هوای بیشتری را از داخل دیسک عبور دهند. بااین‌حال، چنین دیسک‌هایی معمولاً دارای جهت نصب مشخص هستند و جابه‌جا نصب کردن دیسک چپ و راست می‌تواند عملکرد خنک‌کاری را مختل کند.
آیا دیسک سوراخ‌دار یا شیاردار بهتر خنک می‌شود؟
وجود شیار یا سوراخ می‌تواند در برخی طراحی‌ها به خروج گازها، پاک‌شدن سطح لنت، کاهش لعاب‌زدگی و کنترل لایه مواد اصطکاکی کمک کند. اما سوراخ‌کاری یا شیارزنی به‌تنهایی تضمین‌کننده عملکرد بهتر نیست.
سوراخ‌ها می‌توانند تمرکز تنش ایجاد کنند و در صورت طراحی یا ساخت ضعیف، احتمال آغاز ترک حرارتی در اطراف آن‌ها افزایش پیدا می‌کند. همچنین کاهش سطح مؤثر و جرم دیسک ممکن است ظرفیت جذب حرارت را کاهش دهد.
بنابراین، یک دیسک ساده و باکیفیت می‌تواند از یک دیسک ظاهراً ورزشی اما ضعیف، عملکرد مطمئن‌تری داشته باشد.
دیسک سوراخ‌دار یا شیاردار باید به‌عنوان بخشی از یک طراحی مهندسی‌شده بررسی شود، نه صرفاً یک ویژگی ظاهری.
تأثیر نحوه اتصال دیسک به توپی
بخش مرکزی دیسک که به توپی چرخ متصل می‌شود، در انتقال حرارت و محدود کردن انبساط دیسک نقش مهمی دارد.
در دیسک‌های یکپارچه، سطح اصطکاکی و کاسه مرکزی از یک قطعه ساخته شده‌اند. این طراحی ساده، اقتصادی و مقاوم است، اما ممکن است انبساط حرارتی سطح دیسک توسط بخش مرکزی محدود شود.
محدود شدن انبساط می‌تواند باعث ایجاد حالت مخروطی یا Coning شود. در این حالت، دو سطح دیسک دیگر کاملاً موازی باقی نمی‌مانند و تماس لنت در شعاع داخلی و خارجی تغییر می‌کند.
در دیسک‌های دو تکه یا شناور، حلقه اصطکاکی به بخش مرکزی جداگانه متصل می‌شود. این ساختار اجازه می‌دهد حلقه دیسک هنگام گرم‌شدن تا حدی در جهت شعاعی یا محوری منبسط شود.
دیسک شناور می‌تواند تنش حرارتی و احتمال تغییر شکل را کاهش دهد، اما هزینه، پیچیدگی و نیاز نگهداری بیشتری دارد و برای همه خودروها ضروری نیست.
نقش لنت ترمز در عمر دیسک
دیسک و لنت باید به‌عنوان یک مجموعه هماهنگ در نظر گرفته شوند. حتی بهترین دیسک نیز در صورت استفاده از لنت نامناسب، عملکرد مطلوبی نخواهد داشت.
ویژگی‌های لنت روی موارد زیر اثر می‌گذارند:
- مقدار گرمای تولیدشده
- نحوه انتقال حرارت به دیسک
- تشکیل نقاط داغ
- سرعت سایش دیسک
- احتمال ایجاد صدا و لرزش
- تشکیل لایه انتقالی روی سطح دیسک
- پایداری ضریب اصطکاک در دماهای مختلف
لنت بیش از حد سخت ممکن است سایش دیسک را افزایش دهد. لنت نامرغوب نیز ممکن است در دمای بالا دچار افت اصطکاک، لعاب‌زدگی یا انتقال نامنظم مواد به سطح دیسک شود.
انتخاب لنت باید متناسب با وزن، توان، کاربری و طراحی سیستم ترمز خودرو باشد.بسیاری از خرابی‌های زودرس دیسک، ناشی از استفاده از متریال نامناسب در لنت است. سختی بیش از حد لنت می‌تواند باعث سایش غیرعادی سطح دیسک شود. بنابراین شناخت اینکه لنت ترمز چیست ؟و انتخاب یک لنت با ضریب اصطکاک استاندارد، اولین قدم برای محافظت از دیسک‌های گران‌قیمت خودرو است
اهمیت آب‌بندی صحیح لنت و دیسک
پس از نصب لنت یا دیسک جدید، سطح دو قطعه هنوز کاملاً با یکدیگر منطبق نیست. طی فرایند آب‌بندی یا Bedding-in، یک لایه نازک و یکنواخت از مواد اصطکاکی لنت روی سطح دیسک شکل می‌گیرد.
این لایه باعث پایدار شدن اصطکاک و یکنواخت شدن تماس می‌شود. ترمزگیری بسیار شدید بلافاصله پس از نصب ممکن است قبل از کامل‌شدن آب‌بندی، نقاط داغ و رسوبات موضعی ایجاد کند.
پس از تعویض لنت یا دیسک بهتر است:
- از ترمزگیری شدید و طولانی در کیلومترهای ابتدایی خودداری شود.
- چند مرحله ترمزگیری متوسط با فاصله مناسب انجام شود.
- بین ترمزگیری‌ها فرصت خنک‌شدن در نظر گرفته شود.
- پس از ترمز شدید، خودرو با پدال ترمز فشرده برای مدت طولانی متوقف نشود.
نگه‌داشتن لنت داغ روی یک نقطه از دیسک بسیار گرم می‌تواند باعث انتقال موضعی مواد لنت و ایجاد تفاوت اصطکاک شود.
تأثیر سلامت کالیپر بر دیسک ترمز
کالیپر وظیفه دارد فشار هیدرولیکی را به نیروی فشاری روی لنت‌ها تبدیل کند. هرگونه گیرکردگی یا حرکت نامتقارن در کالیپر می‌تواند توزیع فشار روی دیسک را برهم بزند.
مشکلات رایج کالیپر عبارت‌اند از:
- گیرکردن پیستون
- خشک‌شدن یا زنگ‌زدگی پین‌های راهنما
- خرابی گردگیر پیستون
- برگشت ناقص لنت پس از رها کردن پدال
- نصب نادرست فنرها و صفحات نگهدارنده
- آلودگی محل حرکت لنت
- تغییر شکل پایه کالیپر
گیرکردن کالیپر باعث می‌شود لنت حتی پس از رها کردن ترمز با دیسک تماس داشته باشد. این تماس مداوم دمای دیسک را افزایش می‌دهد و می‌تواند موجب تغییر رنگ، تاب، بوی سوختگی و ترک حرارتی شود.
تعویض دیسک بدون برطرف کردن ایراد کالیپر، معمولاً باعث تکرار آسیب در قطعه جدید خواهد شد.
تاب دیسک با تغییر ضخامت دیسک یکسان نیست
لرزش هنگام ترمزگیری اغلب به‌صورت عمومی «تاب داشتن دیسک» نامیده می‌شود، اما منشأ لرزش همیشه خم‌شدن دائمی دیسک نیست.تشخیص به موقع لرزش‌های ریز در پدال ترمز می‌تواند تفاوت بین یک تراش ساده دیسک و تعویض کامل آن باشد. اگر احساس می‌کنید عملکرد ترمز شما تغییر کرده است، بررسی عیب‌یابی اولیه ترمز به شما کمک می‌کند تا منشأ لرزش یا صدا را پیش از آسیب جدی به دیسک پیدا کنید.
دو ایراد مهم باید از یکدیگر تفکیک شوند:
لنگی جانبی دیسک یا Run-out
در این حالت، سطح دیسک هنگام چرخش نسبت به صفحه توپی حرکت جانبی دارد. علت آن ممکن است خرابی خود دیسک، آلودگی محل نصب، زنگ‌زدگی توپی، تاب توپی یا سفت‌کردن نامتقارن پیچ‌های چرخ باشد.
اختلاف ضخامت دیسک یا DTV
در این حالت، ضخامت دیسک در نقاط مختلف محیط آن یکسان نیست. هنگام عبور قسمت ضخیم‌تر از میان لنت‌ها، پیستون کالیپر عقب رانده می‌شود و فشار مدار تغییر می‌کند.
این نوسان می‌تواند به شکل ضربان پدال، لرزش فرمان یا تکان بدنه احساس شود.
حتی لنگی بسیار کم دیسک ممکن است در طول زمان باعث سایش نامنظم و ایجاد اختلاف ضخامت شود. به همین دلیل، تمیز کردن سطح توپی و کنترل لنگی پس از نصب دیسک اهمیت زیادی دارد.
سفت‌کردن نامناسب پیچ‌های چرخ چگونه به دیسک آسیب می‌زند؟
اگر پیچ‌های چرخ با گشتاور نامساوی یا ترتیب نادرست بسته شوند، فشار یکنواختی به دیسک و توپی وارد نمی‌شود.
این موضوع می‌تواند موجب موارد زیر شود:
- تغییر شکل جزئی کاسه مرکزی دیسک
- ایجاد لنگی جانبی
- تماس نامنظم لنت
- سایش غیریکنواخت
- لرزش در ترمزگیری
- کاهش عمر دیسک جدید
پیچ‌های چرخ باید به‌صورت ضربدری و با گشتاور توصیه‌شده سازنده بسته شوند. استفاده کنترل‌نشده از بکس بادی برای سفت‌کردن نهایی پیچ‌ها می‌تواند یکی از دلایل بازگشت لرزش پس از تعویض دیسک باشد.
چگونه می‌توان عملکرد و عمر دیسک ترمز را بهبود داد؟
بهبود واقعی دیسک ترمز نیازمند توجه هم‌زمان به طراحی، جنس، نصب و شرایط بهره‌برداری است.
انتخاب دیسک متناسب با خودرو
دیسک باید از نظر قطر، ضخامت، ارتفاع کاسه، تعداد سوراخ‌ها، ظرفیت حرارتی و نوع تهویه با مشخصات خودرو مطابقت داشته باشد.
استفاده از دیسکی که صرفاً از نظر ابعاد ظاهری قابل نصب است، لزوماً به معنای سازگاری عملکردی آن نیست.
کنترل کیفیت ماده و ریخته‌گری
دیسک با ساختار یکنواخت، تخلخل کمتر و ترکیب آلیاژی کنترل‌شده، حرارت و تنش را یکنواخت‌تر توزیع می‌کند.
وجود ناخالصی، ساختار غیریکنواخت یا کیفیت پایین ریخته‌گری می‌تواند محل آغاز ترک را فراهم کند.
طراحی صحیح پره‌های خنک‌کننده
کانال‌های داخلی باید ضمن ایجاد جریان هوای کافی، دمای سطح را تا حد امکان یکنواخت نگه دارند.
خنک‌کردن شدید یک ناحیه در کنار باقی ماندن گرما در قسمت دیگر، ممکن است تنش حرارتی را افزایش دهد.
استفاده از لنت سازگار
لنت باید ضریب اصطکاک پایدار و مقاومت حرارتی متناسب با کاربری خودرو داشته باشد. سختی، ترکیب و رفتار حرارتی لنت باید با دیسک هماهنگ باشد.
نگهداری صحیح کالیپر
پین‌ها، پیستون، گردگیرها، فنرها و محل حرکت لنت باید در هر سرویس بررسی شوند. حرکت روان کالیپر برای توزیع یکنواخت فشار ضروری است.
نصب دیسک روی توپی تمیز
هرگونه زنگ، رسوب یا آلودگی میان دیسک و توپی می‌تواند لنگی ایجاد کند. سطح توپی باید پیش از نصب کاملاً تمیز و از نظر سلامت کنترل شود.
اندازه‌گیری لنگی و ضخامت
پس از نصب، بهتر است لنگی جانبی با ساعت اندازه‌گیری و ضخامت دیسک در چند نقطه با میکرومتر بررسی شود.
اتکا به مشاهده ظاهری برای تشخیص دقیق کافی نیست.
رعایت اصول آب‌بندی
لنت و دیسک جدید باید به‌تدریج با یکدیگر هماهنگ شوند. ترمزگیری‌های بسیار سنگین در ابتدای نصب می‌تواند سطح دیسک را دچار رسوب موضعی کند.
اصلاح شیوه رانندگی
در سرازیری‌های طولانی باید از دنده مناسب و ترمز موتور کمک گرفت. نگه‌داشتن مداوم پدال ترمز باعث افزایش پیوسته دما و کاهش فرصت خنک‌شدن می‌شود.
نشانه‌های داغ شدن بیش از حد دیسک ترمز
داغ شدن شدید یا مکرر دیسک می‌تواند با علائم زیر همراه باشد:
- تغییر رنگ سطح به آبی، بنفش یا خاکستری تیره
- بوی سوختگی پس از رانندگی
- کاهش قدرت ترمز در استفاده مداوم
- نرم یا اسفنجی شدن پدال
- لرزش فرمان یا پدال
- ایجاد ترک‌های سطحی
- صدای ساییدگی یا ضربه هنگام ترمز
- داغ شدن غیرعادی یک چرخ نسبت به چرخ مقابل
- کاهش سریع ضخامت لنت
- کشیده شدن خودرو به یک سمت
در صورت مشاهده این علائم، تنها تعویض لنت کافی نیست و باید دیسک، کالیپر، توپی، بلبرینگ، شیلنگ ترمز و مدار هیدرولیک بررسی شوند.
آیا تراش دیسک همیشه راه‌حل مناسبی است؟
تراش می‌تواند ناهمواری محدود سطح، شیارهای کم‌عمق یا اختلاف ضخامت جزئی را برطرف کند؛ اما تنها زمانی قابل انجام است که ضخامت نهایی دیسک از حد مجاز کمتر نشود.
تراش برای موارد زیر راه‌حل مناسبی نیست:
- ترک حرارتی
- کاهش ضخامت بیش از حد
- تغییر رنگ شدید ناشی از دمای بالا
- آسیب ساختاری
- تاب ناشی از خرابی توپی
- لقی بلبرینگ
- گیرکردن کالیپر
- خوردگی عمیق
- وجود نقاط سخت و آسیب‌دیده روی سطح
کاهش بیش از حد ضخامت، ظرفیت جذب گرما و مقاومت مکانیکی دیسک را کم می‌کند. بنابراین، دیسک نازک‌تر ممکن است پس از تراش سریع‌تر داغ شود و دوباره دچار لرزش گردد.
نقش آزمایش و شبیه‌سازی در طراحی دیسک ترمز
بهبود دیسک تنها از طریق آزمون جاده‌ای انجام نمی‌شود. در طراحی‌های مهندسی از آزمایش‌های حرارتی، دینامومتر ترمز، دوربین حرارتی، ترموکوپل، اندازه‌گیری تغییر شکل و تحلیل اجزای محدود استفاده می‌شود.
در آزمون دینامومتر، می‌توان شرایطی مانند سرعت، گشتاور ترمز، فشار کالیپر، زمان ترمزگیری و میزان خنک‌شدن را کنترل کرد.
دوربین حرارتی نیز نشان می‌دهد که گرما در چه بخش‌هایی متمرکز شده و آیا نقاط داغ در طول آزمایش جابه‌جا می‌شوند یا در محل ثابتی باقی می‌مانند.
مدل‌سازی عددی امکان بررسی موارد زیر را فراهم می‌کند:
- توزیع دما در سطح و ضخامت دیسک
- انبساط حرارتی
- تنش‌های مکانیکی
- محل احتمالی آغاز ترک
- تأثیر نوع آلیاژ
- عملکرد پره‌های خنک‌کننده
- تغییر شکل دیسک
- عمر تقریبی در برابر چرخه‌های حرارتی
ترکیب آزمایش واقعی و شبیه‌سازی، روش دقیق‌تری برای توسعه دیسک‌های بادوام‌تر است.
دیسک ترمز بهتر چه ویژگی‌هایی دارد؟
یک دیسک ترمز باکیفیت باید مجموعه‌ای از ویژگی‌ها را به‌طور هم‌زمان داشته باشد:
- ظرفیت حرارتی مناسب
- توزیع یکنواخت گرما
- خنک‌کاری مؤثر
- مقاومت در برابر خستگی حرارتی
- مقاومت مناسب در برابر سایش
- ثبات ابعادی در دمای بالا
- سازگاری با لنت
- مقاومت در برابر ترک
- لنگی اولیه کم
- ضخامت یکنواخت
- ساختار متالورژیکی همگن
- توانایی کاهش ارتعاش و صدا
تمرکز روی تنها یک ویژگی، مانند سختی یا خنک‌کاری زیاد، ممکن است سایر جنبه‌های عملکرد را تضعیف کند. طراحی مناسب باید میان دوام، وزن، هزینه، انتقال حرارت، سایش و راحتی ترمزگیری تعادل برقرار کند.
جمع‌بندی
دیسک ترمز در هر ترمزگیری با ترکیبی از فشار مکانیکی، اصطکاک و تغییرات شدید دما روبه‌رو می‌شود. افزایش عمر و عملکرد آن تنها با ضخیم‌تر کردن قطعه یا افزودن سوراخ و شیار امکان‌پذیر نیست.
جنس و یکنواختی ماده، طراحی کانال‌های خنک‌کننده، نحوه اتصال دیسک به توپی، هماهنگی با لنت و سلامت کالیپر همگی در عملکرد نهایی مؤثر هستند.
یکی از مهم‌ترین نکات در دوام دیسک، جلوگیری از تمرکز و ثابت ماندن نقاط داغ است. بالا بودن دمای دیسک به‌تنهایی لزوماً موجب خرابی سریع نمی‌شود؛ بلکه توزیع نامنظم حرارت و تکرار تنش در یک ناحیه مشخص می‌تواند زمینه ترک، تغییر شکل و لرزش را فراهم کند.
در زمان سرویس سیستم ترمز، نباید فقط به تعویض لنت یا دیسک اکتفا کرد. بررسی توپی، لنگی دیسک، اختلاف ضخامت، حرکت کالیپر، وضعیت پین‌ها، کیفیت لنت و نحوه بسته شدن پیچ‌های چرخ برای جلوگیری از تکرار خرابی ضروری است.
یک دیسک باکیفیت زمانی می‌تواند عملکرد واقعی خود را نشان دهد که به‌درستی نصب شود، با لنت مناسب کار کند و در یک سیستم ترمز سالم مورد استفاده قرار گیرد.
پرسش‌های متداول درباره بهبود دیسک ترمز
چرا دیسک ترمز ترک می‌خورد؟
ترک معمولاً بر اثر چرخه‌های مکرر گرم و سرد شدن، تشکیل نقاط داغ، تنش حرارتی، ترمزگیری شدید، گیرکردن کالیپر یا کیفیت نامناسب ماده دیسک ایجاد می‌شود.
آیا داغ شدن دیسک ترمز طبیعی است؟
افزایش دما هنگام ترمزگیری طبیعی است، اما داغ شدن بیش از حد، تغییر رنگ، بوی سوختگی یا اختلاف محسوس دمای دو چرخ می‌تواند نشانه ایراد باشد.
آیا دیسک خنک‌شونده از دیسک توپر بهتر است؟
دیسک خنک‌شونده ظرفیت دفع حرارت بیشتری دارد، اما نوع مناسب دیسک باید براساس طراحی سیستم ترمز خودرو انتخاب شود. جایگزینی خودسرانه همیشه امکان‌پذیر یا مفید نیست.
آیا سوراخ‌کاری دیسک باعث خنک شدن بهتر می‌شود؟
سوراخ‌ها ممکن است در برخی طراحی‌ها مزایایی داشته باشند، اما در صورت طراحی یا ساخت نامناسب می‌توانند تمرکز تنش و احتمال ترک را افزایش دهند.
علت لرزش فرمان هنگام ترمز چیست؟
لنگی جانبی دیسک، اختلاف ضخامت، رسوب نامنظم مواد لنت، خرابی توپی، لقی بلبرینگ و سفت‌کردن نامساوی پیچ‌های چرخ از دلایل رایج هستند.
آیا دیسک تاب‌دار را می‌توان تراش داد؟
در صورت نبود ترک و کافی بودن ضخامت، برخی ایرادهای سطحی قابل اصلاح‌اند. بااین‌حال، علت اصلی لرزش باید پیش از تراش مشخص شود.
چگونه عمر دیسک ترمز را افزایش دهیم؟
استفاده از لنت مناسب، سرویس کالیپر، تمیز کردن توپی هنگام نصب، رعایت گشتاور پیچ‌های چرخ، آب‌بندی صحیح و پرهیز از ترمزگیری مداوم در سرازیری‌ها از مؤثرترین راهکارها هستند.
