ترمز ABS چیست و چگونه کار می‌کند؟
ترمز ABS چیست و چگونه کار می‌کند؟
ترمز ABS یا سیستم ترمز ضد قفل یکی از مهم‌ترین سامانه‌های ایمنی در خودروهای امروزی است. وظیفه اصلی این سیستم آن است که هنگام ترمزگیری شدید، از قفل شدن چرخ‌ها جلوگیری کند تا راننده بتواند کنترل خودرو و فرمان‌پذیری آن را حفظ کند. در خودروهای فاقد ABS، اگر چرخ‌ها در زمان ترمزگیری ناگهانی قفل شوند، خودرو روی سطح جاده سر می‌خورد و هدایت آن بسیار دشوار می‌شود. برای درک بهتر این سیستم، ابتدا باید بدانیم که چرخ چطور متوقف می‌شود؛ مطالعه درباره وظایف سیستم ترمز و هماهنگی اجزای آن به ما کمک می‌کند اهمیت کنترل هیدرولیکی چرخ‌ها را بهتر درک کنیم. بر اساس ساختار فنی، ABS با استفاده از یک عملگر هیدرولیکی تحت کنترل رایانه که بین سیلندر اصلی ترمز و سیلندرهای چرخ قرار می‌گیرد، فشار روغن ترمز را تنظیم می‌کند تا چرخ‌ها در شرایط مناسب باقی بمانند.

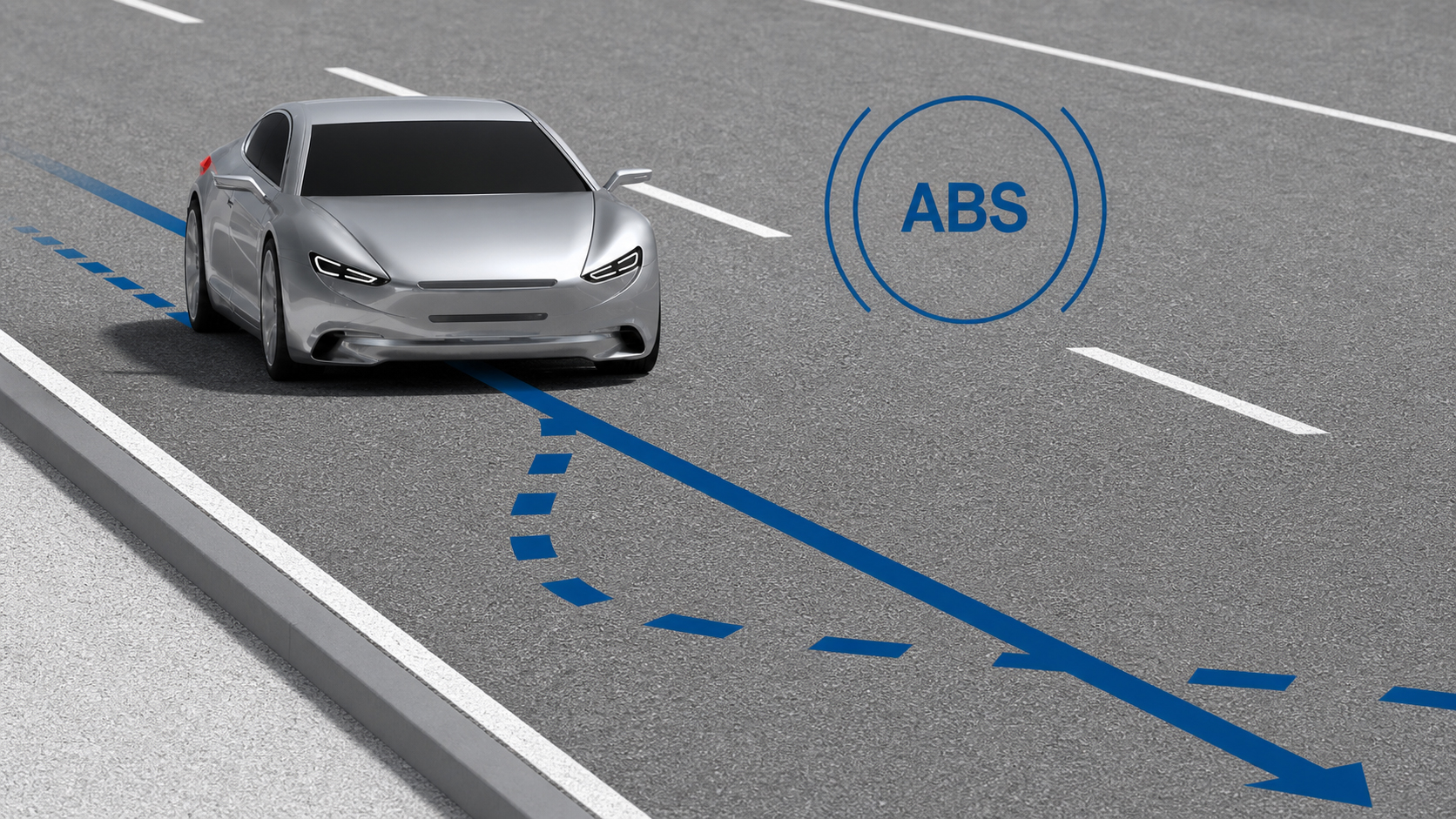

چرا سیستم ABS در خودرو اهمیت دارد؟
اهمیت اصلی ترمز ABS در این است که هم‌زمان با کاهش سرعت خودرو، امکان حفظ کنترل جهت حرکت را نیز فراهم می‌کند. زمانی که چرخ‌ها قفل می‌شوند، اصطکاک مؤثر بین لاستیک و
سطح جاده کاهش پیدا می‌کند و خودرو به‌جای غلتیدن، روی جاده می‌لغزد. در این وضعیت، حتی اگر راننده فرمان را بچرخاند، خودرو ممکن است واکنش مناسبی نشان ندهد. به همین دلیل، هدف ABS فقط متوقف کردن خودرو نیست، بلکه حفظ پایداری و فرمان‌پذیری در ترمزگیری شدید نیز هست. این ویژگی در شرایطی مانند رانندگی در جاده خیس، مسیر لغزنده یا ترمز ناگهانی در ترافیک، اهمیت بیشتری پیدا می‌کند.
ترمز ABS چگونه کار می‌کند؟
اگر بخواهیم ساده توضیح دهیم که ABS خودرو چگونه کار می‌کند، باید بگوییم این سیستم به‌صورت پیوسته سرعت چرخ‌ها را کنترل می‌کند و هر زمان احتمال قفل شدن یک چرخ وجود داشته باشد، فشار ترمز را برای همان چرخ تنظیم می‌کند. روند عملکرد ABS به این صورت است:
- راننده پدال ترمز را با شدت فشار می‌دهد.
- حسگرهای سرعت، کاهش ناگهانی سرعت چرخ‌ها را تشخیص می‌دهند.
- واحد کنترل الکترونیکی یا ECU داده‌ها را تحلیل می‌کند.
- اگر احتمال قفل شدن چرخ وجود داشته باشد، ECU به عملگر هیدرولیکی فرمان می‌دهد.
- فشار ترمز برای آن چرخ کاهش می‌یابد، ثابت نگه داشته می‌شود یا دوباره افزایش پیدا می‌کند.
این فرایند چندین بار در ثانیه تکرار می‌شود تا چرخ در محدوده مناسب لغزش باقی بماند. سیستم‌های مدرن ABS می‌توانند فشار ترمز یک چرخ را تا حدود ۱۵ بار در ثانیه تنظیم کنند؛ سرعتی که بسیار بیشتر از واکنش دستی و پمپاژ پدال توسط باتجربه‌ترین رانندگان است.
اجزای اصلی سیستم ترمز ABS
برای درک بهتر عملکرد ترمز ABS، آشنایی با اجزای اصلی تشکیل‌دهنده آن ضروری است. این سیستم از بخش‌های زیر تشکیل شده است:
حسگر سرعت چرخ
این حسگر، سرعت چرخش هر چرخ و تغییرات ناگهانی آن را اندازه‌گیری می‌کند. داده‌های به‌دست‌آمده از این حسگر، پایه و اساس تصمیم‌گیری‌های سیستم ABS هستند.
واحد کنترل الکترونیکی ABS یا ECU
ECU ترمز ABS اطلاعات دریافتی از حسگرها را پردازش کرده، سرعت تقریبی خودرو و میزان لغزش هر چرخ را محاسبه می‌کند و سپس دستورات لازم را به بخش‌های مکانیکی صادر می‌کند.
عملگر هیدرولیکی ترمز
عملگر هیدرولیکی مسئول تنظیم فشار روغن ترمز ارسالی به چرخ‌ها است. این قطعه که با فرمان مستقیم ECU کار می‌کند، با کنترل جریان روغن به بخش‌هایی مثل پیستون‌ها و قطعات فشاری نظیر کالیپر ترمز فشار را کاهش، افزایش یا ثابت نگه می‌دارد تا چرخ قفل نشود.
شیرهای برقی و موتور پمپ
شیرهای برقی و موتور پمپ تحت فرمان فرکانسی ECU کار می‌کنند و نقش اصلی را در قطع، وصل و بازگشت روغن ترمز و در نتیجه تغییر فشار هیدرولیکی در هر مدار ترمز ایفا می‌کنند.

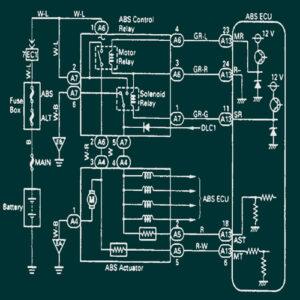

رله ABS
در ساختار کنترل الکترونیکی سیستم، رله ABS وظیفه تأمین و سوئیچ جریان الکتریکی مورد نیاز برای عملکرد صحیح ECU، موتور پمپ و شیرهای برقی را بر عهده دارد.
نقش لغزش چرخ و اصطکاک در عملکرد ABS
برای فهم بهتر اینکه چرا ABS از قفل شدن چرخ‌ها جلوگیری می‌کند، باید با مفهوم لغزش چرخ آشنا شویم. وقتی سرعت چرخ و سرعت خودرو برابر باشد، لغزش صفر است. اما برای ایجاد بیشترین نیروی ترمز، مقدار مشخصی لغزش مکانیکی لازم است. طبق داده‌های مهندسی، بیشترین بازده ترمزگیری در محدوده ۱۰ تا ۳۰ درصد لغزش به دست می‌آید. به همین دلیل، سیستم ABS طوری طراحی شده است که چرخ‌ها را در همین بازه نگه دارد. اگر میزان لغزش از ۳۰ درصد بیشتر شود، بازده اصطکاک کاهش یافته، مسافت توقف بیشتر می‌شود و پایداری خودرو از دست می‌رود.
مهم‌ترین مزایای ترمز ABS چیست؟
مزایای اصلی استفاده از سیستم ترمز ضد قفل عبارت‌اند از:
- جلوگیری از قفل شدن چرخ‌ها در شرایط اضطراری
- حفظ کامل پایداری خودرو هنگام ترمزگیری روی سطوح ناهمگون
- امکان تغییر مسیر و فرمان دادن در زمان ترمزگیری
شدید - واکنش بسیار سریع‌تر نسبت به پمپاژ دستی پدال ترمز
- عملکرد بهینه در شرایط جوی نامساعد و جاده‌های خیس یا لغزنده
آیا ABS همیشه مسافت توقف را کاهش می‌دهد؟
پاسخ این سؤال همیشه بله نیست. برخلاف تصور رایج، وظیفه اصلی ABS صرفاً کوتاه‌تر کردن مسافت توقف نیست، بلکه حفظ پایداری و هدایت‌پذیری خودرو است. در برخی سطوح بسیار لغزنده (مثل جاده‌های یخ‌زده یا برفی)، سیستم ABS ممکن است برای جلوگیری از سر خوردن، فشار ترمز را کاهش دهد که این امر منجر به طولانی‌تر شدن مسافت توقف می‌شود. اگر در این شرایط متوجه عملکرد ضعیف یا لرزش پدال شدید، بررسی اصول عیب‌یابی اولیه ترمز به شما کمک می‌کند متوجه شوید که آیا سیستم در حال انجام وظیفه طبیعی خود است یا با خرابی سنسورها مواجه هستید.
جمع‌بندی
به طور خلاصه، ترمز ABS یک سامانه هوشمند ایمنی است که با کنترل لحظه‌ای فشار هیدرولیک، از قفل شدن چرخ‌ها جلوگیری می‌کند. این سیستم با هماهنگی حسگرهای سرعت، ECU، شیرهای برقی و عملگر هیدرولیکی، پایداری خودرو را تضمین می‌کند و یکی از کلیدی‌ترین فناوری‌ها برای حفظ جان سرنشینان در شرایط بحرانی رانندگی به شمار می‌رود.
سوالات متداول درباره سیستم ترمز ضد قفل (ABS)
آیا ترمز ABS فقط در ترمزگیری شدید فعال می‌شود؟
بله. ABS معمولاً زمانی وارد عمل می‌شود که حسگرها احتمال قفل شدن چرخ را بر اثر فشار ناگهانی پدال تشخیص دهند و در ترمزگیری‌های آرام و معمولی فعال نمی‌شود.
مهم‌ترین وظیفه سیستم ABS چیست؟
مهم‌ترین وظیفه آن جلوگیری از قفل شدن چرخ‌ها و حفظ کنترل فرمان و پایداری جهت حرکت خودرو است.
آیا ABS همیشه باعث کاهش مسافت توقف می‌شود؟
خیر. در بعضی سطوح لغزنده مانند مسیرهای شنی یا برفی ممکن است مسافت توقف کمی بیشتر شود، اما پایداری خودرو کاملاً حفظ می‌شود.
اجزای اصلی سیستم ABS کدام‌اند؟
حسگر سرعت چرخ، واحد کنترل الکترونیکی (ECU)، عملگر هیدرولیکی، شیرهای برقی، موتور پمپ و رله ABS از اجزای اصلی این سیستم هستند.
